| N "Numerique" | Rouge |
| P "Numerique" | Noir |
| Coeur Aiguillage | vert |
| POZ1 moteur Aiguille" | Blanc |
| COM moteur Aiguille | Bleu |
| POZ2 Aiguillage | Jaune |
| Types | Taille | Taille USA |
| Feeders | 1,5mm² | 14 AWG |
| Section | 0,5mm² | 20 AWG |
Voici ma Norme de cablage pour mon réseau tho.

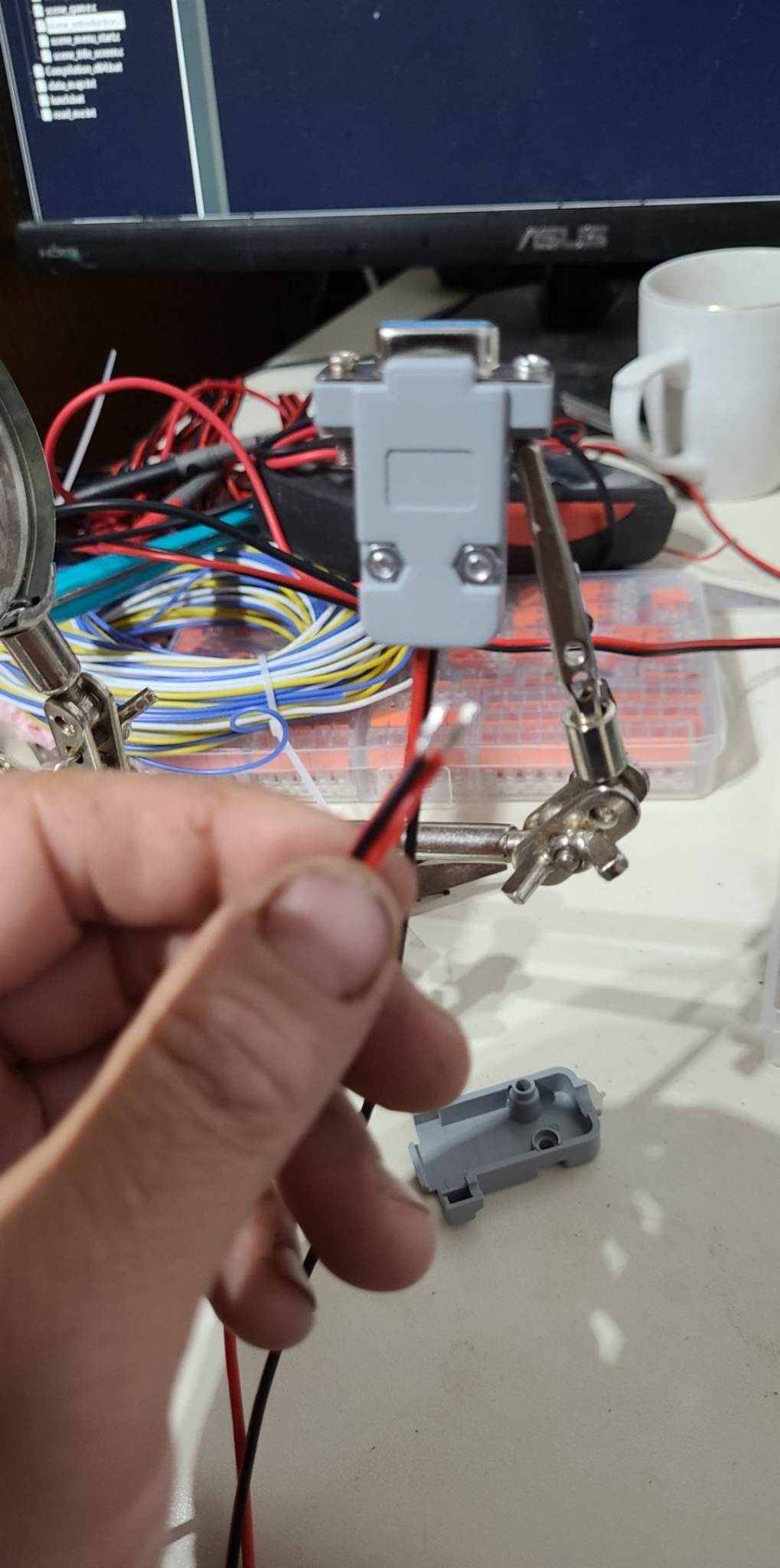

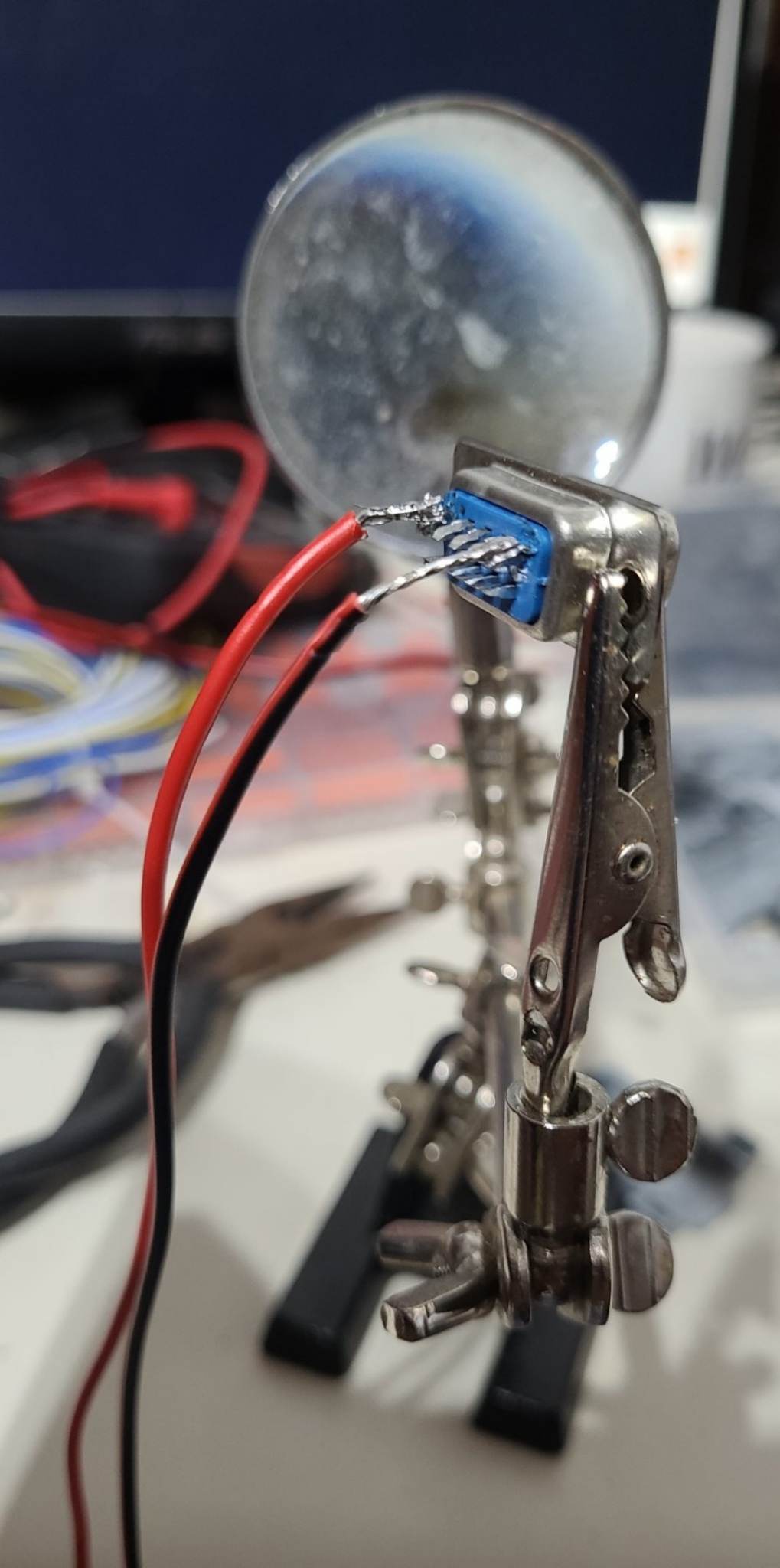

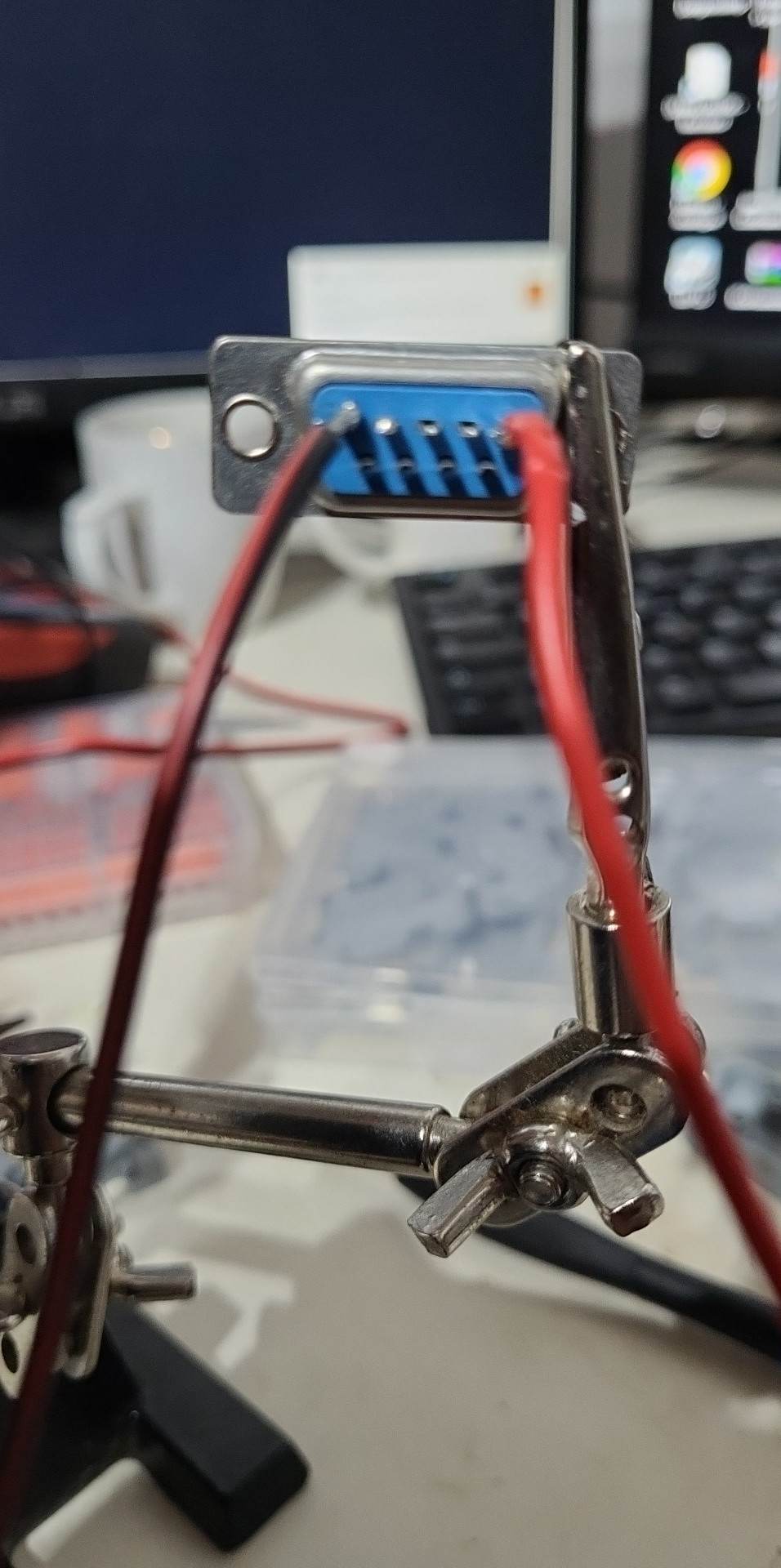

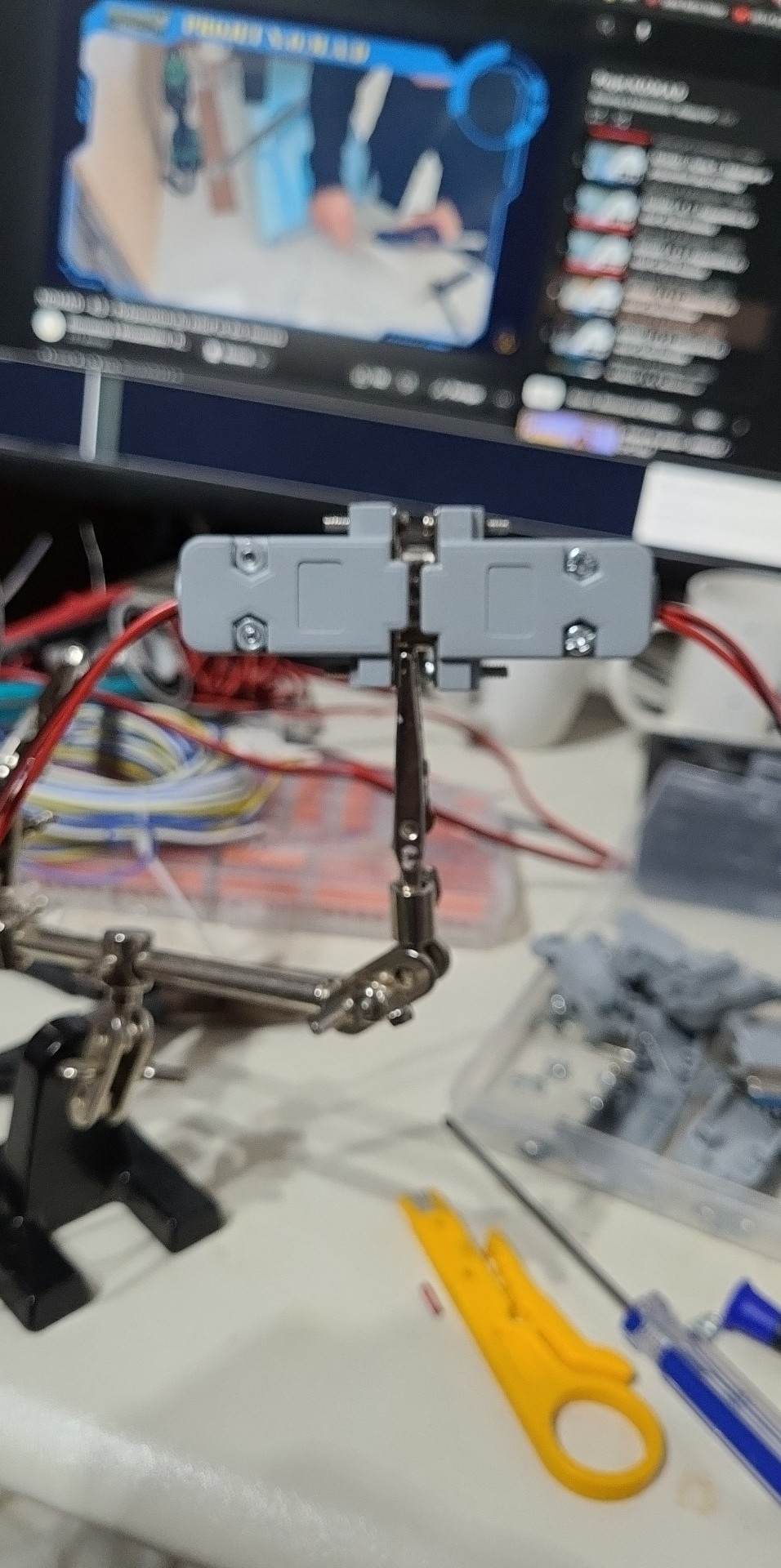

Utilisation prise DB9. Broche 1 : Cable noir, Broche 6 cable rouge.

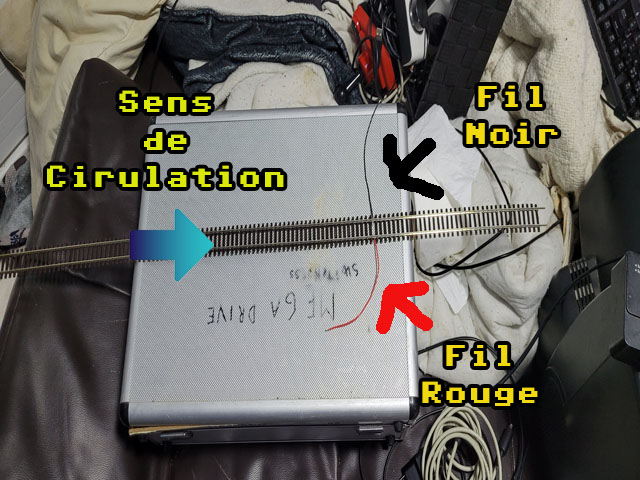

Dans l'idéal, le cable noir devrais être sur le rail Gauche du sens de circulation (-), le rouge sur le rail droite(+).

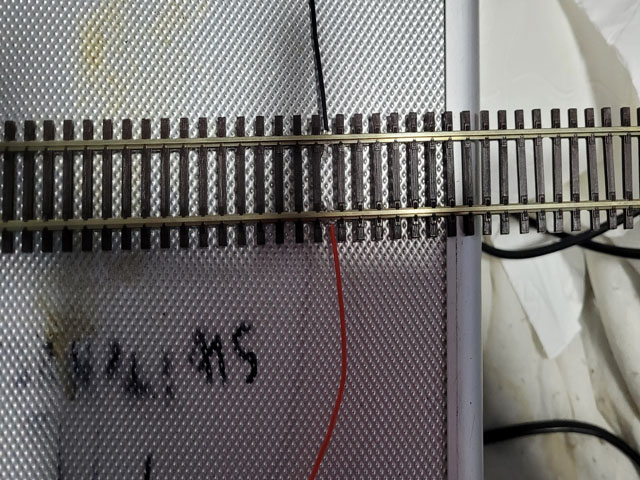

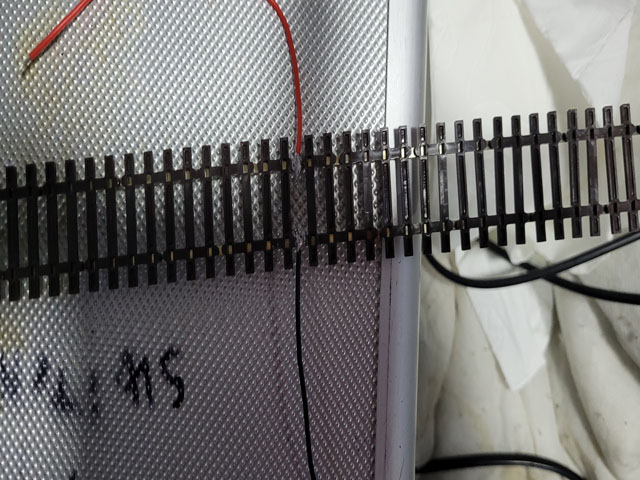

Sens theorique sur cette photo, de Gauche vers la Droite, le cable Noir est soudé sur le rail Gauche. (P) et le rail rouge sur le rail droite (N).

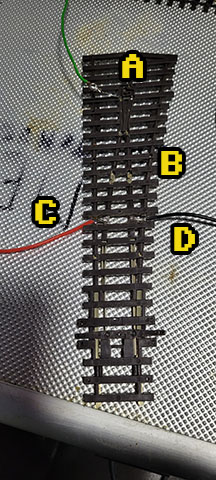

Voici les étapes pour préparer une aiguille.

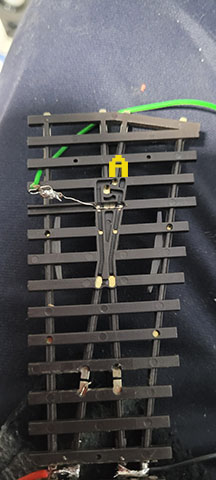

Voici le coeur de l'aiguillage. Je soude mon fil VERT sur cette zone

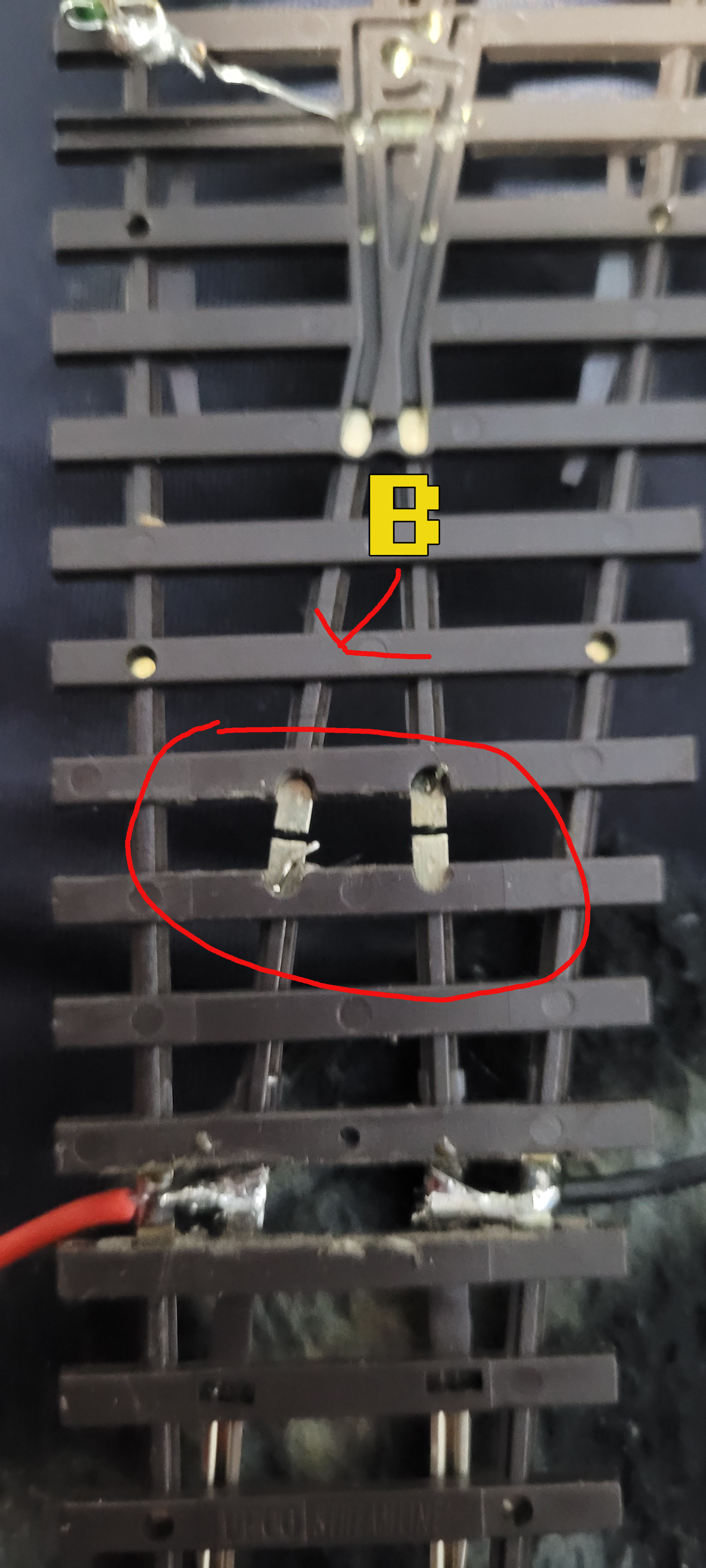

Je Coupe les partie B pour éviter que le courant passe. La zone sera alimenter par le fils Vert qui changera de "polarité" on va dire en fonction du moteur d'aiguillage...

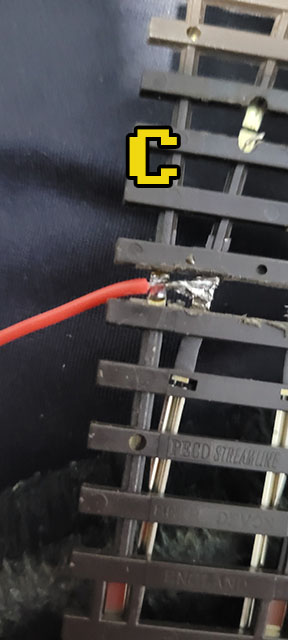

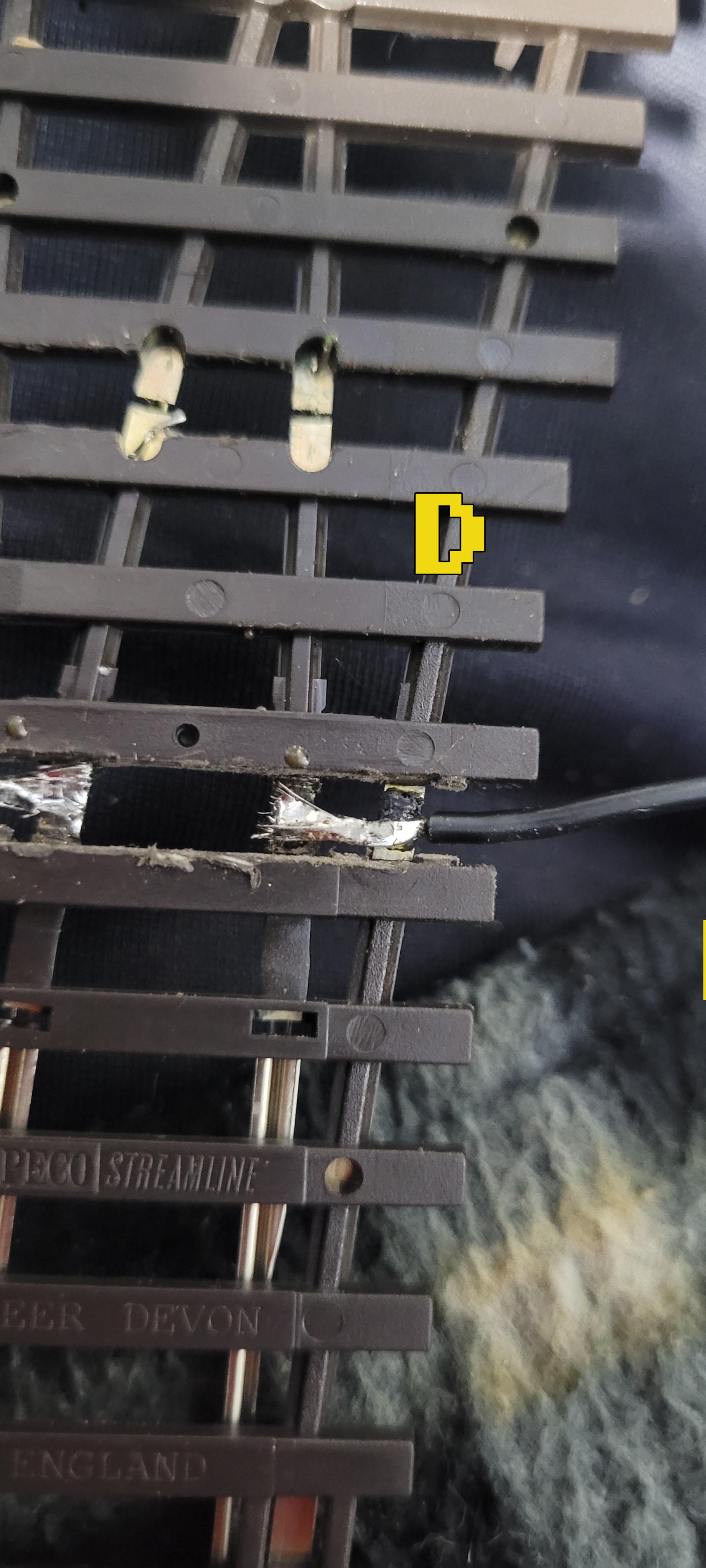

Je fais un pont et je soude mon fils d'alimentation Rouge et Noir sur cette Zone. Dans cette exemple le fil noir se trouve sur le rail gauche. j'en déduit que j'ai préparé cette aiguille pour que convois puisse "changer de voix" dans une circulation normale...

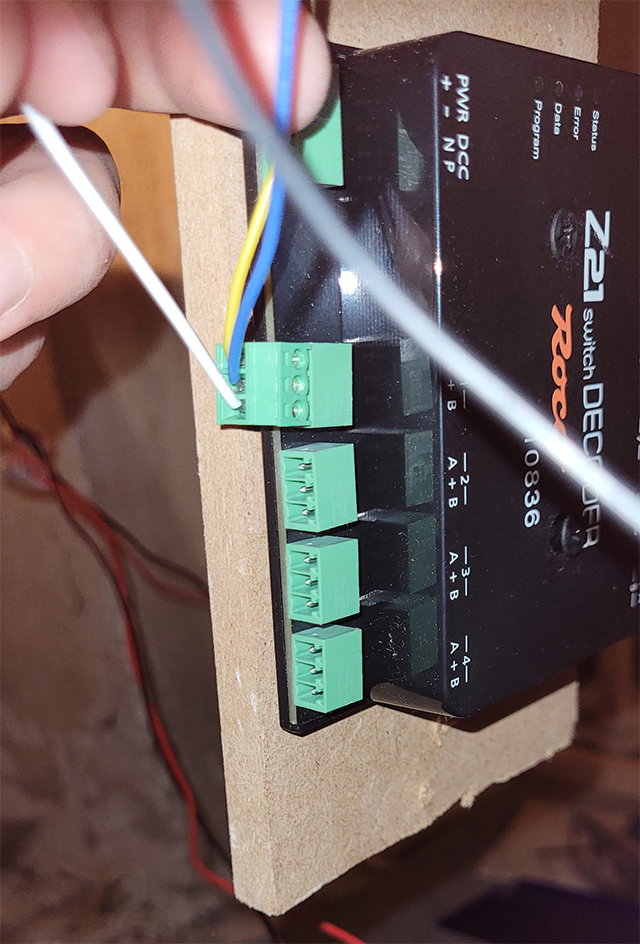

Voici le décodeur Switch numerique. Qui permet tout simplement de simuler des "bouton" numeriquement
Dans l'ordre je cable des fils jaune,bleu,blanc qui se relieny au moteur Mp1

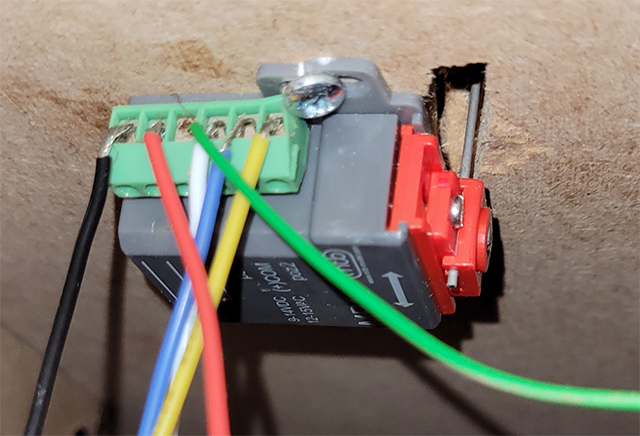

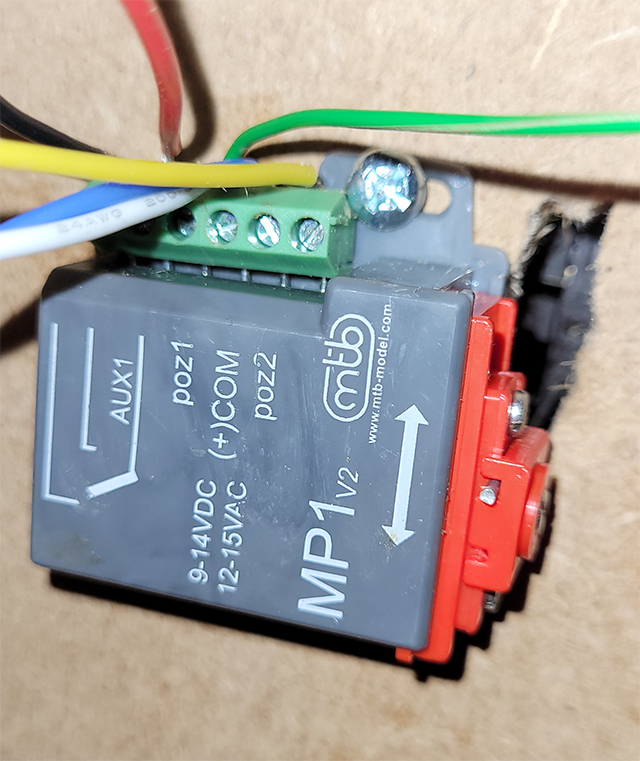

Vue du moteur, aiguillage, Les trois premiers plots sont pour l'alimentation du l'aiguille.
Dans l'ordre, Noir, Rouge, Vert (coeur de l'aiguille). Cela permet de changer la "polarité" en fonction du moteur.
puis vient les trois cables qui se relie au décodeur en lui même.Dans l'ordre
Blanc (poz1),Bleu (com),Jaune (poz2).
Vue de dessous du moteur d'aiguillage.
A tester si je peux relier deux aiguillage sur une seul borne du décodeur pour qu'elle soit à chaque fois dans le bon "sens"
